| 1) |
원인 |
|
|
①
②
③ |
폐쇄형
헤드가 상호간 너무 인접해 있을 경우
수막설비로서 인근에 설치된 헤드간격이 1.8m 이내인 경우(연소할 우려가 있는 개구부
등)
락크식 창고와 같이 실의 높이가 높아 상하로 설치된 경우 |
|
|
| 2) |
방지책 |
|
|
①
② |
헤드간의
거리를 1.8m이상이 되도록 설치한다 (NFPA에서는 1.8m이하시 발생하는 것으로
설명하여짐)

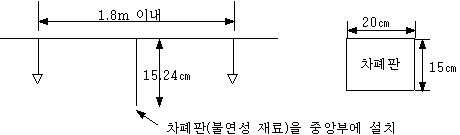

헤드간의 거리가 1.8m 이내인 경우 차폐판(Baffle Plate)을 설치한다
|
|
|
| ③ |

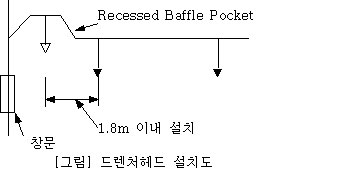

스프링클러헤드가
수막설비로부터 1.8m이내에 있을 경우 개방형 수막설비를 Recessed Baffle
Pocket내에 설치하여 드렌쳐헤드의 방사된 물이 주변헤드를 적시지 않도록 한다.
|
|
|
| ④ |
락크식창고와
같이 헤드가 수직상태로 여러 개가 설치된 경우, 아래부분의 헤드는 상부에 설치된 헤드로부터
방수된 물에 의하여 적셔져서 하부의 헤드가 터지지 않을 수가 있으므로 다음과 같은 대책이
강구되어야 한다.
a.
b. |
In-Rack헤드
설치 : 상부헤드로부터 방수되는 물로 인한 영향을 받지 않도록 헤드 윗부분에
보호판이 부착된 In-Rack헤드를 설치한다
ESFR헤드(Early Suppression Fast Response Head)설치
ESFR헤드는 화재초기에 작동될 수 있도록 RTI지수가 크며(28√m/sec)
초기에 강력한 화세를 침투할 수 있도록 입자가 큰 물방울(오리피스 직경 17.8mm)을
방사하는 특성이 있다
(수원의 양 = 230√P * 헤드 12개 * 60분) |
| c.
|
Large Drop헤드 설치
헤드에서 방수되는 물방울의 크기를 크게해서 화염을 침투하여 소화를 할 수 있도록
한다
(오리피스 구경 = 16.3mm, K Factor = 160~167) |
|
Skipping 현상
