1. |
개요 |
|
|
| - |
C02를
저온으로 냉각액화하여 대용량의 용기에 저장하는 방식으로 대량의 C02를 냉동기로 액화시켜
두었다가 화재시 적정량을 방출시켜 소화하는 설비이다.
원자력, 화력발전소 등 대형 산업설비에 적용되고 있으며, 고압식인 봄베에 비하여 설치공간이
적고 경제적이며 고압식보다 안전하다. 저압식 저장용기에는 용기내부의 온도를 -18℃이하에서
21Kg/㎠이상의 압력을 유지할 수 있는 자동냉동장치를 설치하여야 한다. |
|
|
|
|
|
2. |
탱크용량 |
|
|
|
2-1.
용량 : 1.5~60톤
2-2. 충전비 : 1.1~1.4L/Kg
2-3. 저장압력 : -18℃에서 21Kg/㎠압력유지
2-4. 냉동기 : 1~6Hp |
|
|
|
|
|
3. |
고압식과
저압식의 비교 |
|
|
| 용기
|
실린더
|
탱크
|
| 저장용량
|
68L/45Kg
|
1.5~60톤까지
다양함 |
| 압력
|
58Kg/㎠
|
21Kg/㎠
|
| 저장온도
|
상온
21℃ |
-18℃(냉동기로
유지) |
| 경제성
|
3,000Kg미만시
경제적 |
3,000Kg초과시
경제적 |
| 관리 |
용기내
가스누설등 관리 어려움 |
냉동기의
운전상태가 항상 정상적일 것 |
| 적용여부
|
다수
사용중 |
발전소
등에 사용 |
|
|
|
|
|
4. |

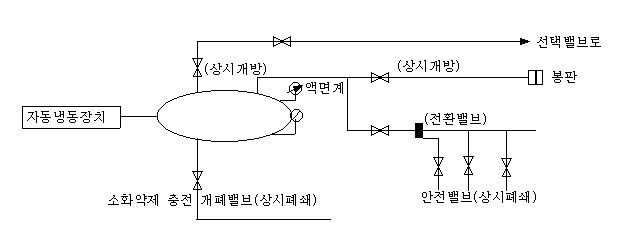

계통도 |
|
|
 |
|
저압식 C02 설비
