1. |
개요 |
|
|
| - |
펌프의
성능을 표시할 때 특성곡선을 사용하며, 펌프의 회전수와 흡입양정을 일정하게 하여 횡축에는
유량(Q), 종축에는 양정(H), 동력(K), 효율(η)을 표시하여 H-Q, L-Q,
η-Q간의 변화량을 곡선으로 표시한 선을 펌프의 특성곡선이라 한다.
적절하게 설계 및 제작결과 구해진 특성곡선의 경우에는 η-Q의 최고점의 위치가 H-Q상의
요구점과 동일좌표가 된다. |
|
|
|
|
|
2. |
펌프의
체절시험 |
|
|
| 1) |
H-Q가
종축과 만나는 점, 즉 Q=0일 때의 양정을 체절양정이라고 한다
원심펌프에 있어 체절양정은 정격양정의 140%를 넘지 않도록 해야 하며, 펌프의 경우
정격 유량과 정격양정의 교차점은 항시 양정 곡선상에 위치하거나, 양정곡선 아래 지점에
위치해 야 하고 |
|
|
| 2) |
소방펌프의 경우 정격유량의 150% 유량 송출시 펌프의 양정은 정격양정의 65% 이상이
되어야 한다. |
|
|
|
|
|
3. |
소방펌프의
특성곡선시험 |
|
|
| 1) |
펌프가
일정속도로 회전하면서 물을 양수할 때 토출량을
변화시키면 양정, 축동력, 효율이 변한다
| 구분
|
토출량(Q)
|
양정(H)
|
축동력(K)
|
효율(η)
|
| 토출밸브
완전히 잠글 때 |
0
|
최대
|
최소
|
0
|
| 밸브를
서서히 개방할 때 |
점차
증가 |
점차
감소 |
점차
상승 |
상승후
감소 |
|
|
|
| 2) |

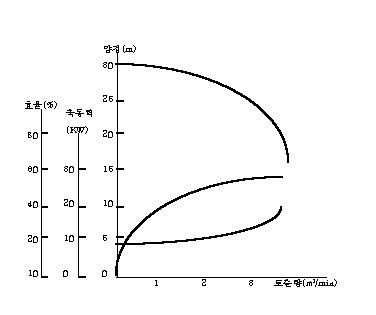

원심펌프의 특성곡선
|
|
|
원심펌프의 특성곡선
