1. |
작동원리 |
|
|
| - |
종래의
광전식 SPOT형 감지기는 주로 감지기를 설치한 장소주변의 국소적인 연기에 대하여 감지하는
것이나, 광전식분리형감지기는 광범위한 연기의 누적에 의한 광전소자의 수광량변화(수광량감소)에
의해 작동한다. |
|
|
|
|
|
2. |
구성 |
|
|
| - |
송광부와
수광부가 분리되어 설치되며, 송광부에서 수광부로 빛을 조사하여 광량의 변화를 검출하고
일정량 초과시 화재신호를 보낸다. |
|
|
|

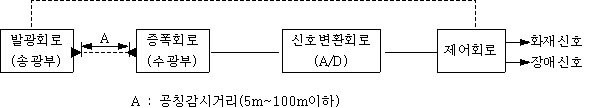

<광전식분리형감지기의
구성> |
|
|
|
|
|
|
|
3. |
설치방법 |
|
|
| - |
송수광부를
5~100m 범위의 거리를 두고 천정면 또는 천정면에 가까운 벽면에 서로 마주보게끔 설치하여
송수광부의 긴 광축을 이용하여 감시를 하고 감지기간 설치간격은 약9M정도이다. |
|
|
|

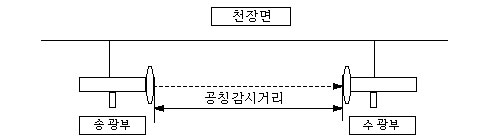

<그림1> |
|
*그림1
처럼 송광부와 수광부로 구성되어 있으며, 수광부는 도달하는 광량의 증감을 측정하고 감지한다.
수광부에는 시험장치, 광축조정, 수광량조정부, 작동확인등 등이 설치되어 있다. 송광부
및 수광부 전면에는 결로방지용 렌즈를 사용하고 광축을 맞추기 위한 시준공을 설치하여 좌우상하로
각도를 조정할 수 있도록 되어 있다. |
|
|
|
|
|
4. |
사용장소 |
|
|
| 4-1.
|
천정이
높고, 공간이 넓은 건물로써 체육관, 강당, 극장, 공장, 창고, 아티륨등에 적합하다. |
| 4-2.
|
국소적인
연기의 체류나 일시적인 연기의 통과에는 동작하지 않고 S/N비도 크게 얻을 수 있어 비화재보의
방지에 좋다. |
| 4-3.
|
감시거리에
따라 각도를 가변시킬 수 있어 해당 장소의 환경에 맞는 S/N비를 유지할 수 있 다.
|
|
|
광전식 분리형 감지기(Projected Beam Detector)의 원리 및 구조
