내화배선, 내열배선의
공사방법 |
|
|
1. |
전선의
특수성 |
|
|
| - |
소방용
전선은 화재라는 특수상황을 고려해야 하므로 촤악의 조건하에서도 열적장해를 일으키지 않는
내열성이 확보 되어야 하고 또한 불에 강한 내화성을 지니고 있어야 함. |
|
|
|
|
|
2. |
내화배선(FP,
Fire Proof) |
|
|
| - |
화재경보장치,
비상등 및 스프링클러 등의 내화성이 요구되는 곳에 사용된다. |
|
|
|
|
|
|
2-1.종류 |
|
|
|
1)FR-8
: 소방전원용으로 600V이하의 비상전원용
2)FR-3 : 소방통신제어용으로 구분하며 60V이하의 소세력 회로 |
|
|
|
|
|
|
2-2.시공방법 |
|
|
|
1) |
금속관,
2종 금속제 가요전선관 또는 합성수지관에 수납하여 25mm이상의 깊이로 매설하여야 한다. |
|
|
|
|
2) |
사용전선
: 내화전선, MI케이블 |
|
|
|
|
3) |
내화전선은
노출배선에 한하여 사용할 수 있는 것과 금속관 등에 넣어서 사용할 수 있는 것으 로 구분한다.
|
|
|
|
|
|
3. |
내열배선(HP) |
|
|
| - |
화재경보
및 비상경보장치의 회로에 사용되는 제어, 신호용 전선에 사용된다.
3-1. 시공방법
3-2. 금속관, 금속제가요전선관,금속덕트 및 케이블공사에 의해 포설한다.
3-3. 사용전선 : 내화, 내열전선, MI케이블
3-4. 금속관 공사에 의할 경우 매설하지 않아도 됨
3-5. 매설공사에 의하지 아니할 경우 합성수지관은 연소의 우려로 사용하여서는 아니된다.
3-6. 금속제 가요전선관은 1종, 2종 모두 사용된다 |
|
|
|
|
|

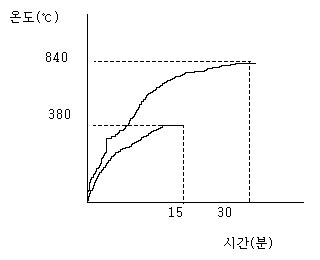

4. |
내열전선과
내화전선의 내화처리 비교 |
|
|
 |
|
|
